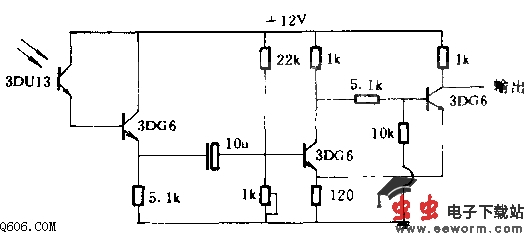

四联机上应用的光电控制电路图

编辑:eeworm 2013-09-21 05:50 12 次浏览 约 132 字 · 预计阅读 1 分钟
  在四联机上,为了检验电池,当夹上或脱开电池时,需要给出控制信号。
  夹上电池后,由于机上触棒的移动,使光源照到光敏管,产生光电流,使第一级3DG6导通,发射极输出信号,经10uF电容耦合到后级,触发施密特电路,使之翻转,再输出信号去控制门电路。
