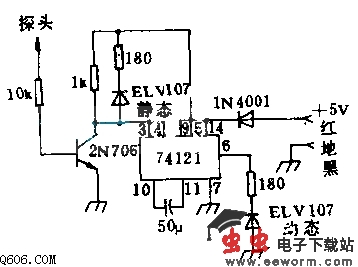

基础电路 RTL/TTL探头电路图 编辑:eeworm 2013-09-21 04:50 36 次浏览 约 150 字 · 预计阅读 1 分钟 # RTL # TTL # 探头 # 电路图 “静态”LED指示探头测试端的逻辑电平,“动态”LED发光表明探头测试端出现了一个正脉冲或“1”脉冲。即使脉冲出现时间很短暂,但由于本电路把脉冲宽度拉长到约50ns,因而仍可看出LED发光。脉冲扩展器要求输入脉冲起码是100ns,4V.1N4001二极管用来预防电源线接反而造成电路损坏。 推荐支持 (93) 返回基础电路列表 ← 上一篇 “与”逻辑元件构形电路 下一篇 → 四联机上应用的光电控制电路图
