液晶显示电子温度表电路图

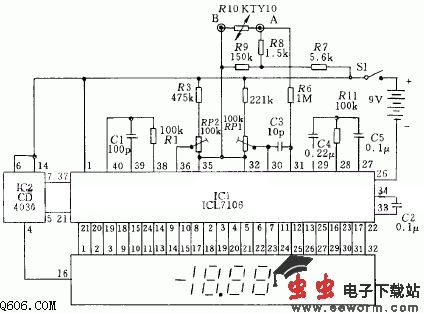

  图中示出由液晶显示的温度表电路。温度传感器KTY10具有良好的温度-电阻之间的线性关系，与测量显示电路连接的点A、B可以用长达100m的导线连接，数字显示最大范围从-50度到+150度，显示位数为3又1/2.
  电路中主要包括高精度模-数转换器7106及LCD显示器。7106包含有控制3又1/2液晶显示器的所有有源元件。为了控制十进制小数点还需要一片CMOS电路CD4030.由于采用了液晶显示，因此整个电路功耗很小。
  阻容元件R1、R11、C1、C2、C3、C4、C5用于模-数转换器所需要的时钟信号发生器和存储器元件。R7、R8、R9用于提高温度传感器的线性度。通过R6将同温度传感器相关的电压信号加到7106的模拟输入端。RP1用于调零。RP2用于标定比例尺。
