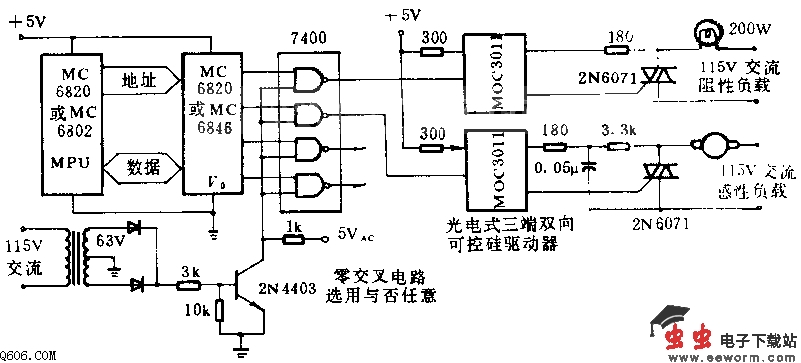

控制交流负载的接口电路图

  MC6820型外部接口转接器驱动四“与非门”7400，7400的输出信号馈送给MOC 3011光电隔离器，由它控制三端双向可控硅，再由可控硅控制交流阻性负载或交流感性负载。
  7400中“与非门”的第二个输入端接上晶体管定时电路，则可控硅只有在交流输入电压过零点时才能导通。这样做可以延长白炽灯的使用寿命，减小浪涌电流对三端双向可控硅的冲击，并减小负载开关时所产生的反电动势。
