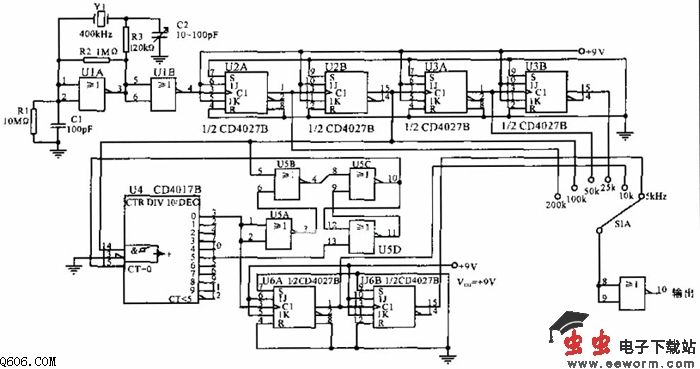

五频标频率标准电路图

  在非门振荡器U1A和分频器链U2～U6中，使用DT向切割的晶体，在200，100，50，25，10和5kHz产生频标。U2A～U3B连接成D触发器进行二分频。U4是N分频器，U5的闩锁电路用来对选择的5分频逻辑进行复位。100kHz输出经5分频，再经2分频产生对称的10kHz输出，再经2分频后得到5kHz输出。CMOS CD4000系列逻辑元件，把9V电池的电流消耗降低到2.8mA，但是有足够的开关速度和谐波能量，在高频波段有良好的响应。
