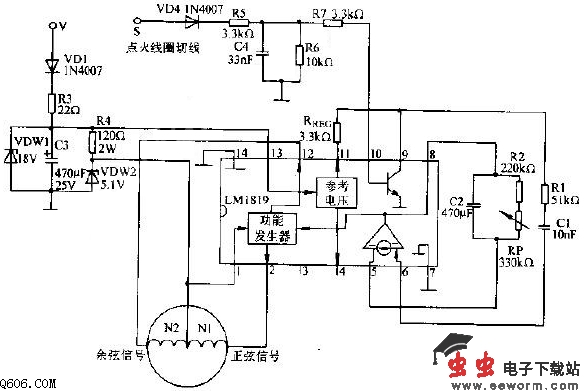

电动车速表电路图

  本电路以LM1819专用集成电路为主，配以外围电路构成。电动车速表电路S端接收霍尔传感器的方波信号，并把方波信号频率转换成动磁式指示仪表驱动线圈N1和N2的电流信号，使合成磁场H与水平线夹角能根据车速按线性规律变化，使指针的转角均匀指示瞬时车速。图中VD4、R5～R7、C4组成霍尔探头方波信号输入电路，R7的阻值把脚10的电流限制在2.5mA以下。VD1、R3、VDW1、C3组成电流供给部分。调节RP可改变电路增益。
