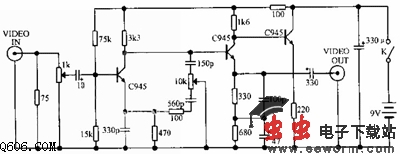

附加式LP录像机增加HQ影像补偿电路图

  本电路可弥补附加LP功能后录像机在图像质量方面的缺陷。电视信号中的高频成分体现画面的细节，如将相应的高频成分加以提升，就可以提高画面的轮廓清晰度，称为“细节增强”，这也是现代录像机中采用的四大HQ技术之一。该电路对电视信号中3MHz附近的成分进行提升，以提高画面清晰度及轮廓感。实践证明，对LP状态下的画面质量有较好的改善。调整时，开启录像机，调整1k欧可变电阻直至画面最明亮。由于对不同信号的补偿不一样，使用时需根据画面情况调节10k欧电位器，使画面最清晰。
