放大机计时曝光器电路图
放大机计时曝光器电路图
发布时间:
2013-09-20 18:00
浏览:
58
标签:
放大
计时
曝光器
电路图

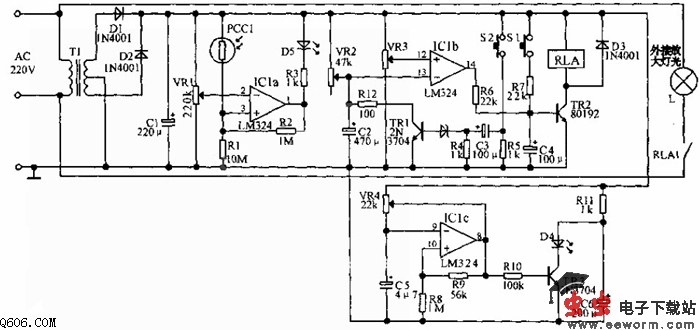

本放大机计时曝光器可以打开放大灯光,其时间可任意控制在1~20秒内,还设置每秒闪光一次的发光二极管,这对于暗室的计时非常方便。电路由比较器、计时器、脉冲计时器构成。比较器用来估计曝光时间。校准VR1就可测量出落在PCC1的光量。计时器由VR3调校基准电压加在IC1b的同相输入端。C2放电时,IC1b输出处于高电平,TR2导通,继电器动作,接通放大灯光。此时电源通过VR2对C2放电,C2两端电压超过基准电压时,IC1b输出低电平,TR2截止,继电器释放,灯光熄灭。按动按钮S1可使继电器通断,以控制灯的明暗,便于工作人员对工作台上的影像进行聚焦调节。按动S2就启动计时时间。它使TR1在其基极接受一个短促的脉冲而导通,因而C2经由R12放电。S2放开后,C3放电,C2开始充电,即开始计时。脉冲计时器是一简单的振荡电路,通过调节VR4使D4的闪光频率为1Hz。
