遥控灯无线发射器电路图
遥控灯无线发射器电路图
发布时间:
2013-09-20 15:20
浏览:
15
标签:
遥控灯
无线发射
电路图

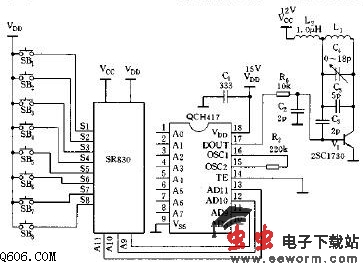

图中,由V1、C3、C1、L1、L2构成一个100MHz的高频振荡器,调节C4可以调节振荡频率。一般C4选用调节范围为3~18pF的微调电容。
天线是制成在印刷线路板上的印刷天线。100MHz的无线电波就是由该天线发射出去的。QCH417的编码信号从DOUT输出,经过R6送到V1的基极调制无线电波发射。
SB1~SB8为遥控控制键,按下其中任何一个按键,SR830三个输出端均会输出一组编码,同时使Vdd变为12V,Vcc变为5V,从而QCH417开始工作,将编码发射出去。由SR830产生的三位编码送到QCH417的A9至A11端,也作为编码信息,从而使每个按键的发射编码不一样,即每个按键只能控制一个控制对象。
