使用辉光调制管R1130B的闪光测速灯电路图

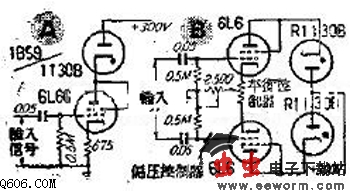

  辉光调制管R1130 B的最高工作电压是140V，工作电流是5～35A，它的发光强度是和电流大小成比例的。如图A，它的调制频率范围是15～15000周，所发光的波长是3500～6000A.
  如果是象图B那样的挽推式，效果就更良好。由于输出电子管的内阻高，灯的电阻变化不会对它发生影响。使用之前的闪光灯，最高频率不过是250周，再增高就不行了，用这个方法，使用频率可以大大增加。
  另一个好处是，这个闪光测速灯并不像一般作测速灯用的那样，只是断续点灭，它还能得到与输入信号成比例的光量，所以可以用于胶片录音，传真记录和地震仪等。
