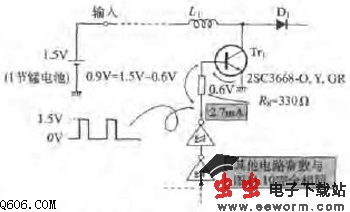

使用晶体管开关器件的升压型开关电源电路图
图上的电路是把Tr1换为晶体管，并插入限制基极电流的电阻R0.这样的电路即使只有1节锰电池的输入电压（约等于1.5V）也能够充分工作（使74HC14在1.5V下工作是违规的）。但是由于必须流过较大的基极电流，所以电路的效率降低了。
选择晶体管的方法与使用MOSFET的情况相同。在这个电路中，选择Ic》420mA，Vce》20V的器件。图中使用最大额定值Vceo=50V，Ic=2A的2SC3668（东芝）。
设定基极电阻R.的值要使基极电流能够充分驱动集电极电流。如图电路中，设定基极电流为2.7mA，所以R=330欧（约等于1.5V-0.6V）/2.7mA）。
