装饰变色灯电路图

  图中所示电路是利用三灯泡（红、绿、蓝）发出的三色光，经乳白色（或磨砂玻璃）灯罩混合出七种颜色的光的变色灯电路，但此电路不出现瞬间全黑状态，总按七种光色变化。

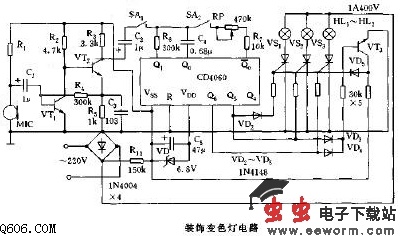

  电路原理：由CD4060内部“与非”门与外部R6、R7、RP、C4及开关SA2组成RC振荡器电路，为CD4060产生CP脉冲。该电路利用Q1～Q6三个输出端通过VS1～VS3控制彩灯组变色。图中VD3～VD5和VT3的作用是消除黑光状态（000状态）而设置的。断开SA2可以镇定当前状态，断开/闭合SA1可以实现声光控制转换，调节RP可以改变彩灯变色快慢。
