555差动线路驱动器电路图

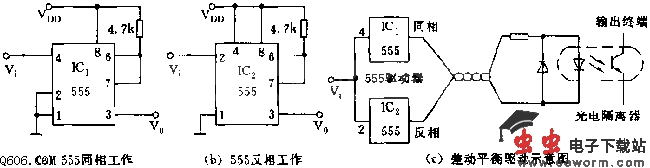

  如图所示，IC1为同相工作（如图a），输入信号加至强制复位端4脚，当输入信号为高电平时，555才工作；IC2为反相工作（如图b），输入信号加至555的触发端2脚，当输入幅值低于1/3Vdd时，555置位，输出高电平。当同一信号源加至图c时，其输出相当于平衡驱动光电隔离终端，传输振幅几乎加大一倍。
  若输入信号的接口电路为TTL，则本电路的电源Vdd=5V，输入信号的幅值应考虑555的触发电平1/3Vdd，否则将不能转换。
