声光控制延时节能电灯电路图

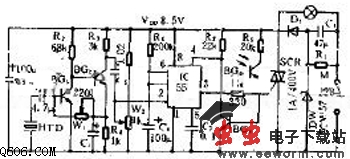

  如图所示，延时节电灯电路包括声控、光控传感元件、放大器和由555构成的单稳定时电路及降压整流电路。
  IC（555）和R5、Cg等组成单稳定时电路，定时时间Td=1.1RC，图示参数的延时时间约2分钟，即SCR导通，灯泡点亮约2分钟。声控元件采用压电陶瓷片HTD，将声响转为电信号，经BG1、BG2直接耦合放大器放大后，加至IC的触发端2脚，使IC置位，输出高电平，SCR导通，灯亮。光敏三极管选用3DU5型，无光照时BG3、BG4截止，IC的4脚为高电平，IC处于待触发状态。天亮时，BG4呈低阻态，BG3导通，使IC的4脚电位为低电平，IC被强制复位，3脚为低电平，使双向可控硅截止。白天，有声音输入也无法使灯点亮，达到节电的目的。
