轻便摩托车无触点闪光器电路图
轻便摩托车无触点闪光器电路图
发布时间:
2013-09-20 12:20
浏览:
0
标签:
摩托
无触点
闪光器
电路图

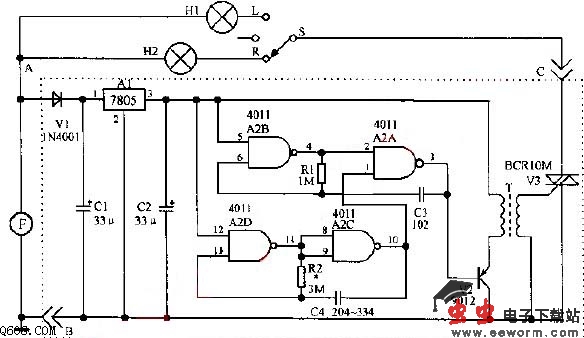

电路中与非门A2A、A2B和电阻R1及C3组成高频振荡器,其输出接在V2的基极;A2C、A2D、R2、C4组成低频振荡器,控制与非门A2A的一个输入端1的电平。当低频振荡器输出端10脚为高电平时,A2A打开,高频振荡器起振,A2A信号加在V2的基极,使其工作在开关状态。V2的发射极接到高频变压器T的一次线圈,在其二次侧产生一系列高频脉冲信号。该信号触发双向晶闸管V3导通。当低频振荡器输出端为低电平时,A2A的输出端3为高电平,V2、V3截止。当低频振荡器输出端又变为高电平时,V3又变为导通。这样周而复始地振荡下去,V3将断续导通。如转向开关S打到左(L)或右(R)位置时,由于V3的断续导通,使得转向灯也断续发光而产生闪光效果。若在V3的阴极或阳极并联一个扬声器,则在转向时可发出声响,并提醒驾驶员在转向后不要忘记关闭转向灯。
