本文介绍的这种波形发生专用集成电路BH3006可以产生三种基本波形，即连续波、间断波和疏密波。适合于作穴位探测仪、针灸治疗仪及其他工业、民用脉冲发生器及整形驱动器等。
BH3006专用集成电路采用CMOS工艺制作，具有功耗低、电源电压范围宽等特点。采用双列14线封装，其引脚排列如图7所示。

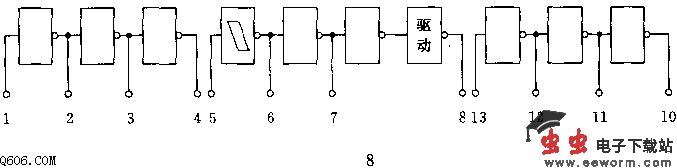

内部具有独立的三组振荡器，并能构成压控振荡器，具有大于30mA的驱动能力，改变振荡器的外围的振荡元件即可获得多种不同频率的波形输出。BH3006 IC的内部结构逻辑如图8所示。
1、2、3脚为第一组振荡器的外接阻容元件端。4脚为第一组振荡器的输出端。5脚为施密特触发器输入端。6、7脚为第二组振荡器外接阻容元件端。8脚为第二组振荡器的输出驱动端，内部具有30mA的驱动能力，如对地开路，使用时需接负载电阻。11、12、13脚为第三组振荡器的外接阻容元件端。10脚为第三组振荡器输出端。9脚接电源的正端。14脚接电源的负端。BH3006集成电路的主要电气参数如下：
1、电源电压范围：3～18V； 2、静态电流：小于3uA； 3、输出电压：在10V的电源电压条件下，Voh》9V，Vol《0.05V； 4、输出电流：Iol=Ioh》2mA；（其中8脚的输出电流不小于30mA）。
$show_page$

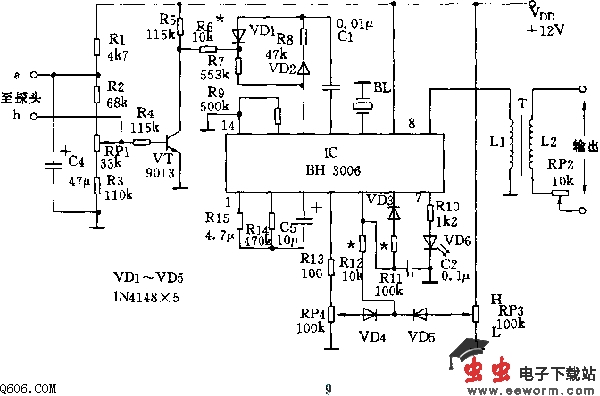

如图9为电子治疗仪的电路工作原理图。它是由电源电路、秒脉冲发生电路、多种波形控制电路、穴位探测电路、音频振荡报讯电路等组成。它具有穴位振测及电脉冲治疗之功能。由三极管VT、R1、R2、RP1、R3等构成分压电路及直流电压放大器。根据人体穴位特点，其穴位电阻较周围皮肤电阻低，当探头探测到其穴位时，探头两端电阻变低，此时的分压值较高，VT导通，使VT集电极的电位变低，此时由R7、R8、C1等构成的音频振荡器起振，其振荡信号由IC的10脚输出，推动压电陶瓷片BL发出穴位讯号。反之，不是穴位时，由于电阻值较高，与R2、RP1中点并联值较大，VT基极电压较低，VT处于截止状态。VT的集电极为高电平，音频振荡器不起振，没有音频信号输出。
由R14、C3等构成一个秒脉冲发生器，其振荡周期由R14、C3的数值确定，可按T=2.2R14C3估算，最后由实验确定。R15的取值为10R14，主要用于稳定振荡器的工作频率。秒脉冲发生器的作用是控制后级压控振荡器的工作状态，作为主频率发生器。

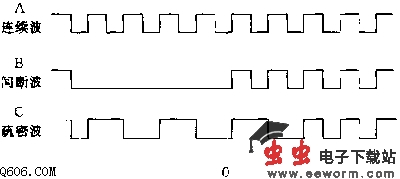

其振荡频率由C2、R12、RP3、RP4来确定，占空比取决于R11.当RP4调至最低端时，再调节RP3，其IC的8脚可以输出不同频率的连续波。当RP3调至最低端，再调RP4，IC的8脚可输出不同频率的间断波，其间断时间由前级的脉冲发生器工作周期确定。同时调节RP3、RP4处于不同阻值时，IC的8脚可输出不同的频率的疏密波，适合于不同要求的治疗场合。其输出的三种波形如图0所示。
由变压器T、RP2及触片等构成一个输出终端。IC 8脚输出的各种波形经T升压后，由于RP2控制其电流强度作用于人体有关穴位，从而达到安全有效治疗之目的。
