RC环形振荡器电路图

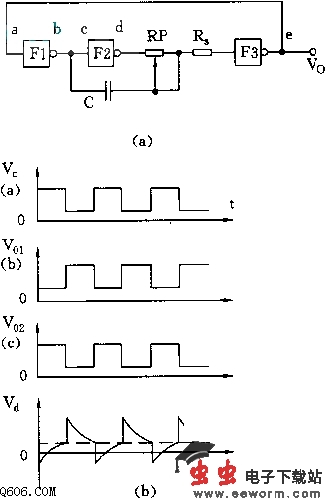

  如图是用TTL非门组成的带RC延时电路的RC环形振荡器。当a点由高电平跳变为低电平时，b点电位由低变高，经门F2使c点电位由高变低，同时又经c点耦合到d点，使d点电位上跳为高电平，所以门F3输出即e点电位为低。随着电容c充电电流减小，d点电位逐渐降低，低到关门电压时门F3关闭，e点由低变高，再反馈到门F1，使b点由高变低，d点下降到较负的电压值，保证门F3输出为高电平。当电容C放电使d点上升到开门电压时，门F3打开，e点又由高变成低电平，输出电压Vo又恢复为低电平，如此交替循环变化形成连续的自激振荡。振荡周期T=2.2RC，R（R=RP）可用作频率微调，一般电阻值小于1k欧。R3为保护电阻。
