家用增压水泵保护电路图

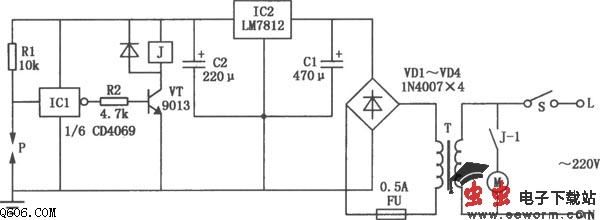

本电路是家用增压水泵保护器，不仅能为家庭水压增压，而且还能有效地保护电机。电路如图所示。市电经变压器T降压、整流二极管VDl～VD4整流、IC2(LM7812)稳压、Cl和C2滤波后，为电路提供直流工作电源。工作时闭合电源开关S，若水管无水，则P与地近似绝缘状态，反相器ICl输入高电平，输出低电平，VT截止，J释放。其触点J-1断开，增压水泵M不运转，从而避免了水泵空转。若水管内有水，P与钢管外壳经水电阻导通，ICl输入低电平，输出高电平，VT导通，J吸合，水泵M正常运转。IC1取CD4069型六反相器，图中仅使用其中一组反相器，其余五组反相器悬空不用(将其输入端全部接地，以防干扰)。P为无水检测传感器，需要自制。方法是：在水管上钻一个孔，将汽车火花塞装入，注意加垫以防漏水，在火花塞针处引出P极，水管(钢管)外壳接地即可。
