555集成电路构成的振荡器电路图（1）

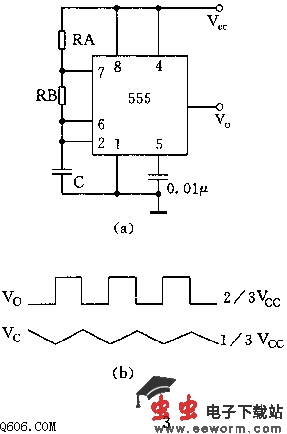

  如图是用通用555时基电路组成典型的振荡电路。当电源接通时，Vcc通过电阻RA和RB向电容C充电。当电容C刚充电时，由于2脚处于零电平，所以输出端3脚是高电平；当电源经RA、RB向C充电直到Vc》2/3Vcc时，输出由高变低，电路内部放电管导通，电容C经RB和放电管7脚放电，到Vc《1/3Vcc时，输出又由低变高，C再次充电，如此周期重复，形成振荡。电路振荡周期T=0.7（RA+2RB）C。改变RA、RB可改变其振荡频率。
