占空比可变的单稳态多谐振荡器电路图
占空比可变的单稳态多谐振荡器电路图
发布时间:
2013-09-19 10:10
浏览:
13
标签:
单稳态
多谐振荡器
电路图
本文介绍一种既经济又小型的单稳态多谐振荡器。

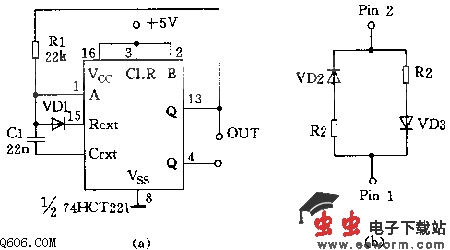

如图所示。自激振荡器主要由集成块74HCT221组成。电容C以相同的速率充、放电,占空比为50%,振荡周期T=RC。图a的R可由图b来代替,以得到其它所需的占空比,此时C1通过R1充电并由R2放电,振荡周期T=(R1+R2)C/2,占空比近似为R1/(R1+R2)。图中VD1、VD2、VD3为1N4148.
