多频信号发生器电路图

  本文介绍的多频信号发生器，稳定准确，可供业余无线电爱好者校正接收机频率刻度。

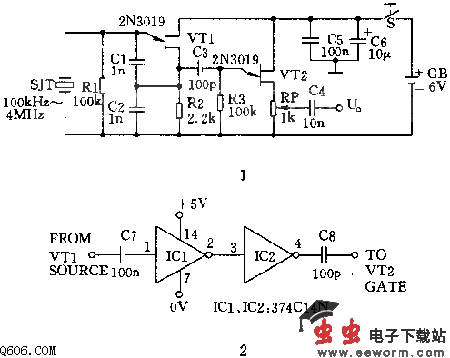

  工作原理：电路如图1所示。由SJT、VT1等构成晶体振荡器。这里石英晶体SJT作为一个等效电感，其等效Q值极高，其它元件和杂散参数对振荡频率的影响极微，故频率稳定度很高。VT2等构成源极跟随器，以获得较低的输出阻抗，并起缓冲作用，避免负载影响晶振的稳定度。为了获得更多的频率“标志”去校准接收机，可用图2所示方波电路。将此电路代替图1中的C3，将在VT1的源极和VT2的栅极之间，即可产生丰富的谐波信号（如用100kHz的晶体可产生直至30MHz的谐波信号），可供一般的高频接收机的校准时作频率“标志”用。
