多种波形发生器电路图

  本电路可同时产生方波、三角波、正弦波并输出，特别适合电子爱好者或学生用示波器来做观察信号波形的实验。该信号发生器电路简单、成本低廉、调整方便。

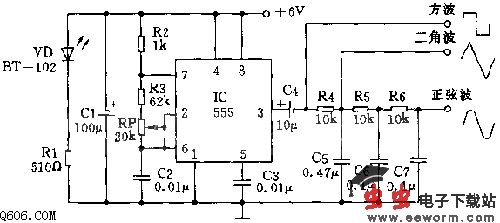

  工作原理：电路原理如图所示。555定时器接成多谐振荡器工作形式，C2为定时电容，C2的充电回路是R2→R3→RP→C2；C2的放电回路是C2→RP→R3→IC的7脚（放电管）。由于R3+RP》R2，所以充电时间常数与放电时间常数近似相等，由IC的3脚输出的是近似对称方波。按图示元件参数，其频率为1kHz左右，调节电位器RP可改变振荡器的频率。
  方波信号经R4、C5积分网络后，输出三角波。三角波再经R5、C6积分网络，输出近似的正弦波。
  C1是电源滤波电容。发光二极管VD用作电源指示。
