简单的三角波变换正弦波电路图
简单的三角波变换正弦波电路图
发布时间:
2013-09-19 09:40
浏览:
0
标签:
三角波
变换
正弦波
电路图

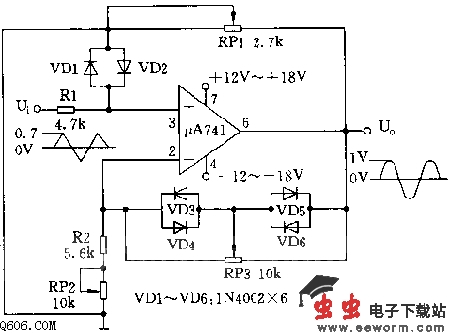

此电路使用运放uA741,产生频率可变的正弦波。产生频率可变的正弦波比产生频率可变的方波更困难,此电路能将正向和负向的三角波转换成正弦波,电路如图所示。
工作原理:该电路实际上是一个增益与输出电压幅度成反比例变化的放大器。两个10k欧的电位器RP2和RP3设定了输出电压过零点附近的斜率。当输出电压增加时,RP3应调整到二极管VD3~VD6开始正偏。为了得到正弦波平滑变化的顶部,电位器RP1应细心调节,并仔细选配二极管VD1和VD2.用双踪示波器来观察输入和输出,仔细调节RP1、RP2和RP3,可使电路调节到最佳状态。
本电路的主要缺点是只有当输入为1.4V峰-峰值时才能工作于最佳状态。
