廉价高精度数字钟时基电路图
廉价高精度数字钟时基电路图
发布时间:
2013-09-19 08:40
浏览:
0
标签:
廉价
高精度
数字
时基

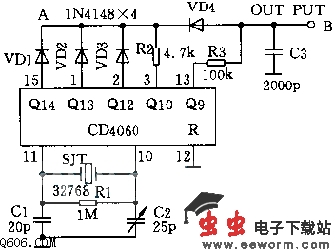

如图是利用一片价廉的CD4060和32768Hz晶体产生高精度每秒输出60个脉冲的时钟源。原理是32768Hz脉冲经CD4060分频后在15、1、2、3脚输出2Hz、4Hz、8Hz、32Hz脉冲,输入由VD1、VD2、VD3、R2组成的或门后,使A点每1/2秒中有1/32秒的低电平,封锁13脚输出的64Hz信号中的2个脉冲,这样就可每秒从13脚输出的64Hz脉冲中除去4个,在B点形成不规则的60Hz时基。C3的作用是消除13脚与A点竞争冒险而产生的极小脉冲。如无C3,B点输出将仍为60Hz。
请注意:要保证时钟源的高精度:1、用稳压电源供电,3~18V均可。 2、对C1进行调整。C1对晶振频率的影响较电源大得多。调整时固定C2(一般取20~30pF),用频率计(10秒门限)接CD4060的9脚,调C1使输出为32768正负0.1Hz,这样即可保证日误差小于0.3S.C1一般在20~100pF之间。
