三种波形信号发生器电路图

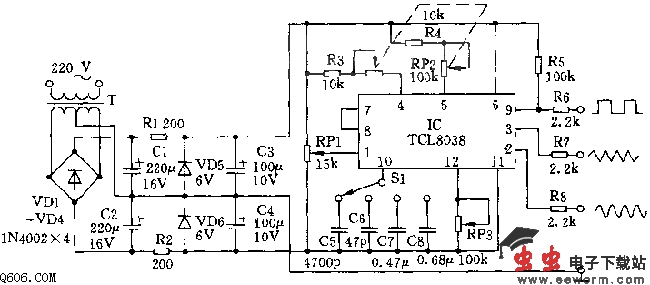

  TCL8038是一种专用函数发生电路，具有多种波形输出的功能（方波、三角波、正弦波）。其工作电流约10mA，用正负电源。电路如图所示。图中C5～C8采用温度系数小，误差小的电容。S1打在C8挡时可输出1Hz以下的脉冲波形。RP2采用51～100k欧双连线性电位器，便于频率刻度。RP1、RP3用来微调输出的波形，使其上、下峰沿平滑。S1为频率粗调挡，RP2为频率细调电位器。调试时，可借助一台数字频率计进行频率刻度标定。并用示波器测波形，调整电位器RP1和RP3.调RP1使方波信号的占空比为50%，调RP3使正弦波信号更趋于平滑。该信号发生器的频率由公式0.3/RAv.（C5～C8）决定，其频率在1Hz～1MHz范围内。
