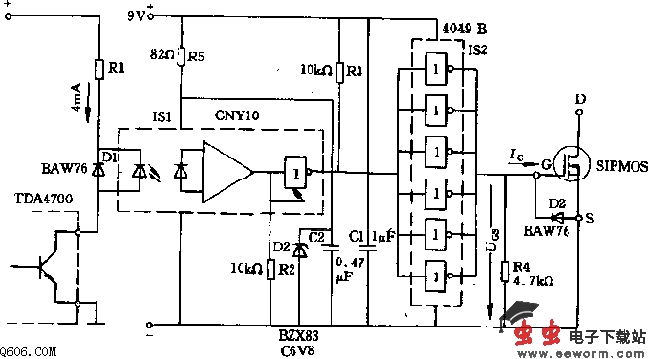

采用光电隔离的SIPMOS晶体管控制电路图
采用光电隔离的SIPMOS晶体管控制电路图
发布时间:
2013-09-19 05:30
浏览:
12
标签:
SIPMOS
光电隔离
晶体管
控制电路图
输入端经过电阻R2接地,以使其输出端在电源电压降至4V时还是开路的,即两个推挽输出晶体管保持在截止状态。这样可使电源电压在上升至3V左右时光耦输出侧仍为低电平,以使后接的六反相器4049能控制SIPMOS晶体管。在工作阶段,光耦输出端开路,使六反相器输出端为高电平,而输出端为低电平。
