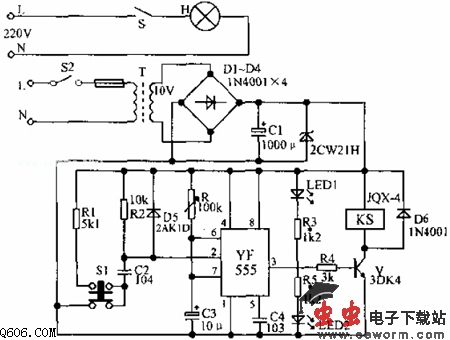

印相定时曝光器电路图

  当S1被按下一次后，低电平使单稳被触发，YF555的3脚输出高电平，三极管V导通，继电器通电，其触点闭合，曝光灯H发光，进行曝光。这时，LED1熄灭；LED2点亮，表示曝光正在进行，待时间延时之后，单稳态触发器恢复原始状态，时基电路的3脚又跳变为低电平，一次曝光结束。再按一下S1按钮，上述工作可重复一次。单稳触发器的延时时间由电位器R、电容器C3值的乘积决定。图中电路大约可延时1～120秒。
