采用互补晶体管和CMOS驱动级的推扭电路图
采用互补晶体管和CMOS驱动级的推扭电路图
发布时间:
2013-09-19 02:50
浏览:
22
标签:
CMOS
互补晶体管
驱动级
推扭电路

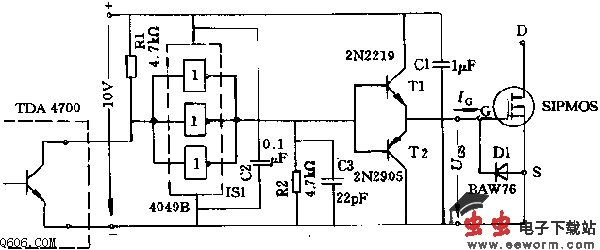

利用CMOS反相器4049作TDA4700输出信号的反相级和晶体管T1、T2的驱动级。三个反相器并联有两个输出端分别加到推挽电路的两个晶体管基极上。电阻R2用来在控制电路不能保证有足够电压时给SIPMOS管的门极提供一个一定的电位,防止该管误导通。电容C3用来缩短时间常数 R2Cbe,这里Cbe为晶体管T基-射极间电容。
