雨声发生器电路图

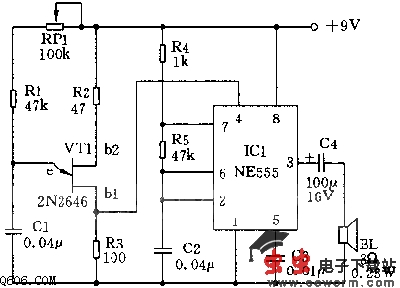

  本电路十分简单，可以用普通元件构成，它包括两只振荡器，一只是采用单结晶体管VT1（2N2646）的可变低频振荡器，VT1不用谐振线圈也可产生振荡，电路如图所示。
  另一只振荡器用IC1（555）构成多谐振荡器。IC1的工作取决于单结晶体管VT1的导通条件。用这种电路就可以产生一种新型的下雨声。本电源采用9V、500mA绕组的电源降压变压器，经四只1N4002二极管整流，1000uF、16V滤波电容滤波后产生的直流电源供电。
