电话密码器电路图
电话密码器电路图
发布时间:
2013-09-19 01:20
浏览:
26
标签:
电话
密码
电路图

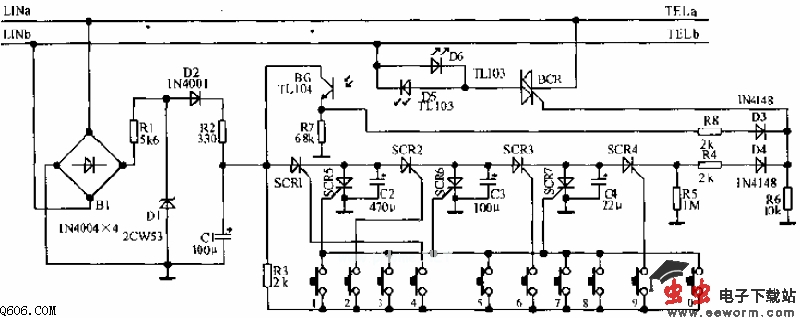

本双向电话密码器密码多达一万组,可任意设置。密码电路数码键由0~9组成,密码设四位,每位数字可以重复,图中设置为4269.四个单向可控硅SCR1~SCR4分别控制密码的1~4位,某一位要设置哪个数字,就把该位的可控硅触发端接到对应的按键上,其余数码键与另外三个单向可控硅SCR5~SCR7的触发端并接在一起,作为误码键。十个数码键的另一端通过R3接到电源的正极。使用时先摘机,依顺序按下正确的密码,当按第一位密码时SCR1导通,电源向C2充电,再按下第二位密码时,SCR2导通,C2上的电荷向C3充电,依次类推,直到C4上的电压通过R4、D3触发双向可控硅BCR导通,电话线路接通。同时BCR的导通使D5、D6发光,BG受光照导通,电路形成自锁,直到通话结束。
