SIPMOS晶体管推挽控制电路图

📅 发布时间:2013-09-18 22:20 👁️ 浏览:9 🏷️ 标签: SIPMOS 晶体管 控制电路图

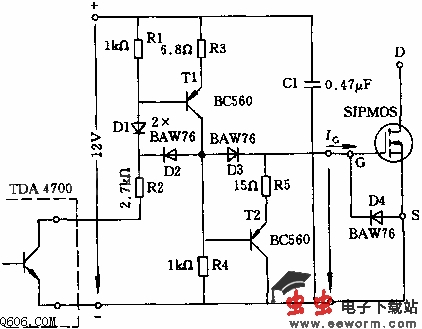

  该电路输入端接集成电路TDA4700,当其中输出晶体管导通时,则T1的基极上就加有由R1、R2决定的电压。二极管D1、D2用于防止T1过饱和。若TDA4700的输出晶体管截止,则T1截止,T2由R4控制,此时SIPMOS晶体管输入电容(跨接在R5与T2串联电路两端)作为限流电阻。由于采用了推挽控制方式,故电路电流的消耗很小。
