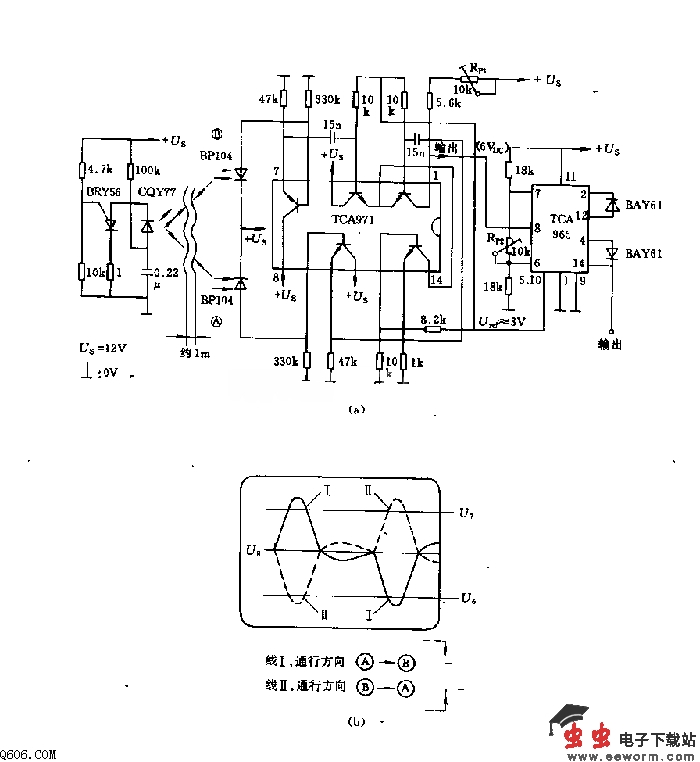

能显示通行方向的光栅电路图
实际中希望光栅电路不仅能显示通断，而且还能显示通过的方向，这时可采用带RS储存功能的窗口鉴别器电路TCA965.此外电路输入端还需要两个接收二极管，以确定方向。作为发射管采用CQ177，它通过可编程单结晶体管BRY56可产生约1A短时电流冲击。脉冲序列脉宽为30ms。两个接收二极管后接两个射极跟随器，并分别通过16nF电容接至差分放大器上，其输出接窗口鉴别器脚8.
如果光线同时照射到接收二极管上，或同时遮断，无光线照射，则差分放大器上无信号；如果只有接收管A被遮断，则输入电压Ub大于U7（图b），如果接收管B被遮断，则输入电压Ub小于U6.
