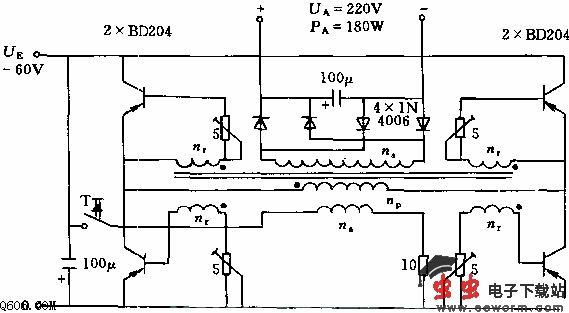

桥式电压变换器电路图

  该电路相当于两个并接的串联电压变换器，按推挽方式工作，因此不要求电源有中点。变换器中左上和右下晶体管总是同时处于开或关状态，并且与另两个晶体管状态相反。
  该电路由辅助绕组Nb实现辅助起振，此绕组由按键T或脉冲触点产生冲击电流。振荡脉冲的幅度由电阻限定。
  变压器数据：绕组np=74匝，1.5mm铜漆包线；nr=6匝，0.5mm铜漆包线；n9=355匝，0.7mm铜漆包线；nb=74匝，0.5mm铜漆包线。
