带立体声单声超转换的基带宽度调节器电路图
带立体声单声超转换的基带宽度调节器电路图
发布时间:
2013-09-18 08:00
浏览:
24
标签:
立体声
基带
宽
电路图

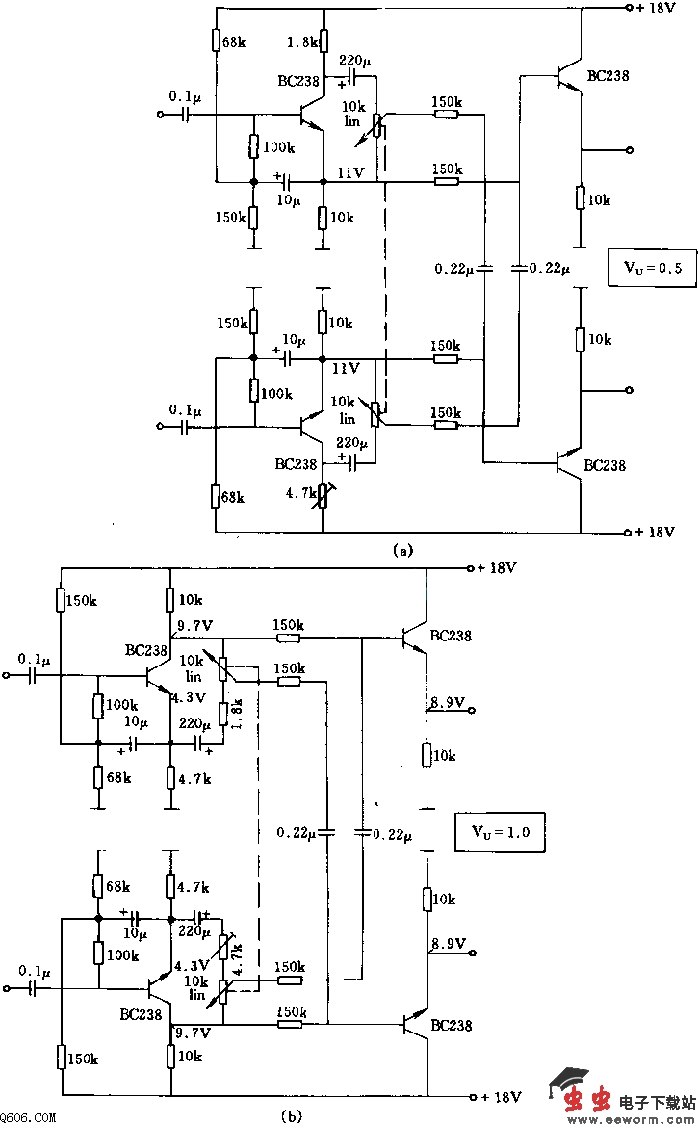

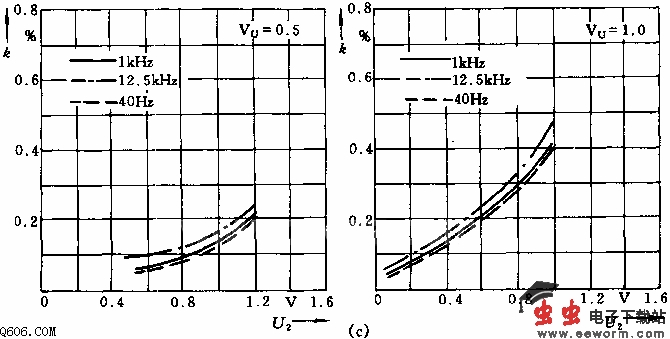

图a和b示出在立体声设备中的调节器电路。这里将每个通道信号电压的一部分都引至另一个通道。两个调节器电路的电压放大系数为0.5(-6dB)或1(0dB)。传输频带范围为20~20000Hz。图c示出两种电路畸变系数的比较。在同样大小畸变系数情况下图a电路输出电压要比图b电路高几倍。前者输入和输出阻抗分别为Z1=750k欧和Z2=47欧,而后者分别为Z1=380k欧和Z2=170k欧。
