音频振动解冻电路图

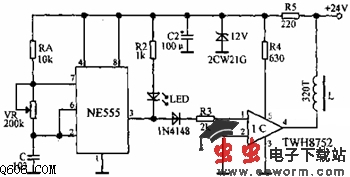

  在冰箱中，鱼、肉等食品需解冻后才能烹调食用。将冻物放入水中，再将音频振动引入，可以加速解冻的过程，比常用的温水解冻缩短了一半时间，并且不损坏食物的新鲜度。音频解冻的原理在于使水和冰冻物互相冲撞，冰的结合物就会松散，水分子渗入冰中后，加速了冰的融化。用一铁制容器，容积约0.1m 3平方，在其底部放一开口的电磁铁L，变化的磁力线使筒底振动并传入水中即可达到目的。电路中555产生方波振荡，VR调节振荡频率，LED用于工作指示，振荡信号送到大功率直流开关TWH8752的1脚，电磁铁接在4脚。直流工作电源经变压器降压整流滤波后得到，电源功率容量约100W，正常时工作电流为4A.
