遥控门铃电路图
遥控门铃电路图
发布时间:
2013-09-18 07:30
浏览:
0
标签:
遥控
门铃电路

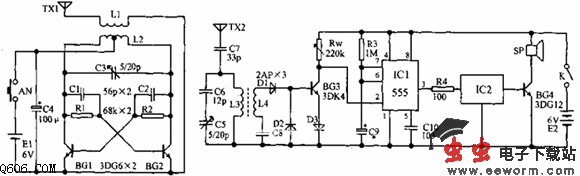

发射电路:由分立元件组成自激多谐振荡器,其振荡频率主要由L2、C3决定。图中元件可得30~40MHz的发射频率。平时电路处于断开状态,按下AN后电源接通,电路发出振荡信号。
接收电路:D1、D2组成倍压电路将L4感应到的信号进行倍压整流,其输出信号可使BG3饱和导通,其导通产生的负脉冲使555时基电路置位,其3脚输出高电平去触发音乐集成电路IC2工作。BG4作音频功率放大。R3、C9调节555的延迟时间。
