心电图遥测电路图

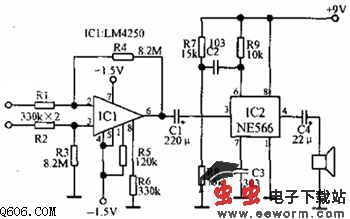

  本电路专供实验或教学示范用，它能够听到心电图的信号电压。心电图信号电压经LM4250运算放大器放大后对连接成电压控制式振荡器的NE566进行调制，振荡器的输出用来驱动小型扬声器，因此就可听到心电图的信号。如果要进行遥测的话，可以用微音器来拾取这个声音输出。为了把这个电路和病人连接起来，可以用标准的粘性监测电极，也可用橡皮筋把小的金属片绑在病人的手腕上。每一个脉搏都会引起音调频率发生变化。
