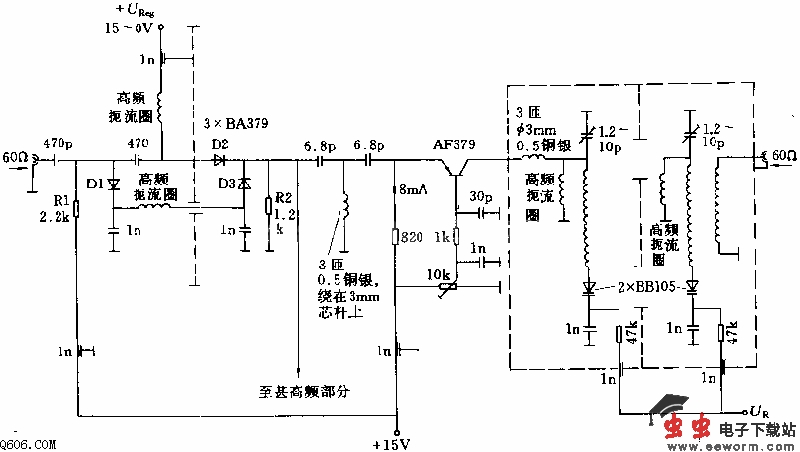

带n型调节网络的超高频前置级电路图

  该电路调节网络中有三个PIN型二极管，构成II型网络。其中D1用于确保与输入回路匹配，而D2和D3用作高频分压器。
  在非调节状态调节电压>15V，，故D2导通，而D1和D3因R2上压降而截止，前置级晶体管加全部天线电压。在最大调节状态下调节电压为0V，故D1、D3导通，D2则因R2上压降很小而截止。根据调节电压大小的不同，所希望的衰减值也将在15V至0V间有不同值。为了改善最大衰减状况，在II形调节网络的输入和输出网络由屏蔽隔离开。
