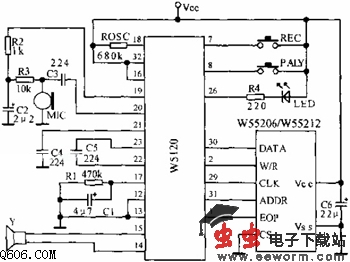

语音记录控制电路图

  IC-W5120包含一个话筒顶放级、自动增益控制、平滑滤波、A/D、D/A、喇叭放大器、校准逻辑控制电路，外接串行SRAM（SSRAM）端口。W5120可提供63个语音记录节；可串接多个SSRAM，由高电平触发REC工作；提供长时间记录而不必复位（RESET）；提供静音时间压缩功能以节省存储空间；提供两种溢出防止功能（串行静态存储器溢出；节索引溢出。此两个溢出信息被预先保护，因此发生溢出时，新的信息将不能被记录。溢出防止可按RESET键解除）；每按一次PLAY键放音将下跳一个信息记录节。
  记录开始：在加电后，或按RESET键后，或记录开始在SSRAM的起始端，如果没有溢出则记录在前一个信息之后；记录停止在两种情况下：1、检测到REC的下降沿；2、SSRAM溢出。
