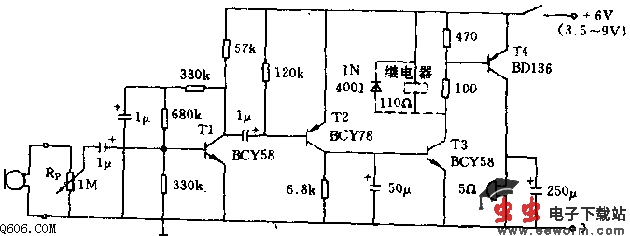

短时脉冲继电器电路图

  该电路可以将一个房间的电话铃声通过声控电路传递到另一个房间，两房间电话间无电的连接，即当话筒接收到铃声信号后经放大和输出级，传至另一个耳机。
  该电路也可用于其他场合，比如要想通过继电器控制其他过程，则可在晶体管T3的集电极上接一个图中虚线所示的电路。
  电路主要技术数据：工作电压：6（3.5～9）V  工作电流（6V时）：130uA/480mA  输入信号动作电压：8mV  极限频率（3dB）：11kHz
