4-20ma变送器接口电路图

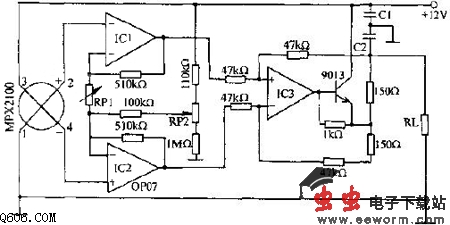

  压力传感器MPX2100输出信号经IC1、IC2（OP07）构成的差动放大器放大，再由IC3（OP07）构成的增益为1的差动放大器放大后，驱动9013，以4-20mA电流的形式向负载RL输出压力信号，负载为位于50m三线电话电缆末端的250欧电阻。调节RP2使输出电流在无压力时为4mA；调节RP1使满压力100kPa时，输出电流为20mA。此电路可在机械加工、液面探测及流量控制等工业应用。
