带hart接口的智能变送器电路图

📅 发布时间:2013-09-17 22:10 👁️ 浏览:2 🏷️ 标签: hart 接口 智能变送器 电路图

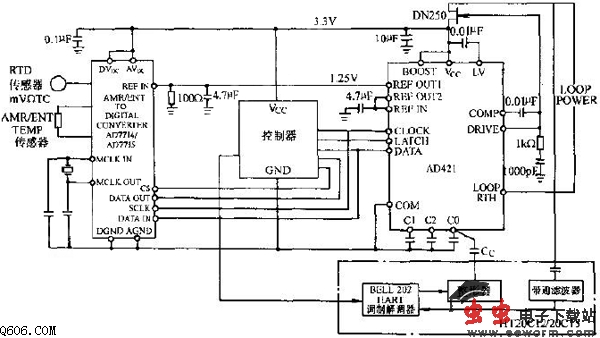

  电路由传感器、A/D变换器、微控制器AD421和外围电路组成。A/D变换器AD7714将传感器送来的10mV模拟信号变成数字量经微控制器处理后,串行传送到AD421转换为4~20mA电流信号。变换器用一个低通滤波器和一个调制解调器接收电流环传送的HART数据,然后送给微控制器的UART或异步串行口,电流环传送出去的HART数据由UART或异步串行口发给调制器,经整形从C3脚耦合到AD421的输出端。耦合电容由AD421的C3决定。
