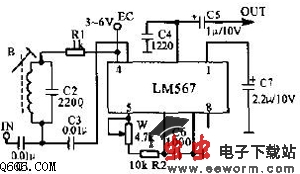

SCA广播接收机电路图

  该图是用集成块LM567改制成的SCA广播接收信息机电路图。LM567锁相环中心频带窄基本能满足SCA广播的解调作用。LM567的5、6、7脚间的R2、电位计W、C6决定了集成电路内部压控振荡器的中心工作频率，中心锁定频率可由微调电位器W进行调整。电感线圈B可用0.088高强度漆包线在10X10（mm）中频变压器工字型磁芯上绕360圈，电感量为3mH，谐振电容选取2200pF瓷片电容器，W可选用微调电阻，其他元件无特殊要求。
