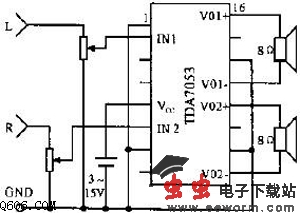

TDA7053功放电路图
TDA7053功放电路图
发布时间:
2013-09-17 21:20
浏览:
22
标签:
7053
TDA
功放电路图
AM、FM接收机的功率放大器常用小功率双功放集成电路。例如TDA7050或K7050、TDA2822或D2822,UCN3782,都是8脚封装,具有外接元件少的优点。TDA7053是双路BTL功放,16脚封装,无需外接中间去耦及反馈元件,工作电压范围3~15V,6V时静态耗电流9mA。TDA7053用6V电源、8欧扬声器,可以输出2X1W.用3V电源、8欧扬声器,可以输出2X100mW以上。
