二次变频的ssb/cw收信机电路图
二次变频的ssb/cw收信机电路图
发布时间:
2013-09-17 15:30
浏览:
0
标签:
ssb
cw
收信机
电路图

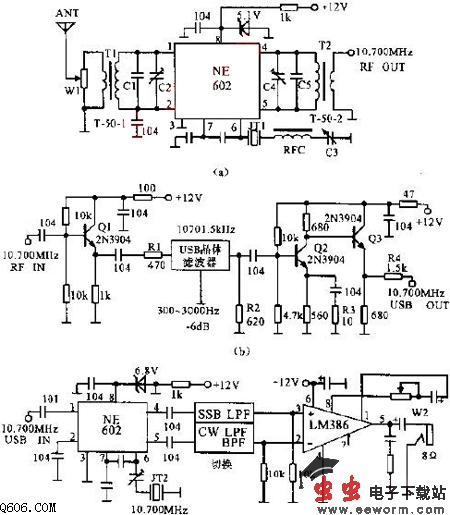

第一次变频由NE602实现,其电路构成如图a所示。第一次变频的作用就是将任意频率的高频SSB信号变换为频率固定为10.700MHz的SSB信号。将频率固定为10.700MHz的SSB信号输入图b所示电路,就可以取出USB分量。第二次变频也由NE602实现,第二次变频的作用是将“中频信号”变换解调为“音频信号”,并用LM386进行音频放大后输出,其电路构成如图c所示。将图a、b和c三部分合起来,就组成了二次变频的SSB/CW收音机。
