555暗室扩印定时曝光器电路图

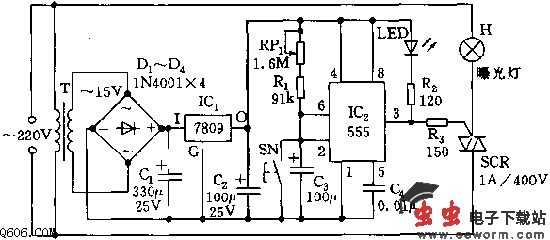

  本曝光电路用于暗室扩印照片，曝光定时可调范围为几秒到三分钟。曝光电路由降压整流电路、定时电路和可控硅控制电路等组成。电路如图所示。
  图中的T是交流降压变压器，它与D1～D4组成降压桥式整流电路，整流后的电压经三端稳压器IC1稳压出+9V电压。IC2采用555集成电路，它与RP1、R1和C3组成单稳态定时电路。SN是定时开关。平时，SN断开，555的6脚呈高电位，使555处于复位状态。当要扩展照片时，按一下SN，555的2脚呈低电位，使555置位，3脚转呈高电平。高电平的持续时间，即单稳态定时时间td=1.1（RP1+R1）C3，调节RP1，可改变曝光时间，图示参数的暂稳时间范围为10～186秒。
  在555定时期间，可控硅SCR被触发导通，将曝光灯泡点亮，对照片进行曝光；定时到，555自动翻转复位，3脚转呈低电位，SCR截断，H灯熄灭。与此同时，指示灯LED点亮，表明曝光已毕。图中变压器T选用次级电压为12～15V、0.5W交流变压器；可控硅SCR可选用耐压在400V以上的双向可控硅，如3CTS-1A/400V；LED选用5mm红色发光二极管。
