用移相法产生ssb信号电路图

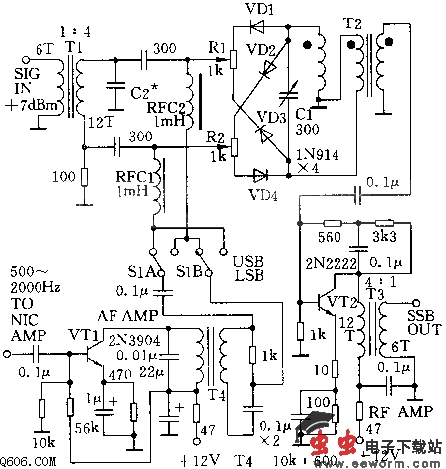

  自制SSB发射机，对HAM来说，是一种挑战，也是对自身实力的一个检验。但目前国内很少有HAM能够自制SSB发射机，究其原因，主要是因为SSB发射机的核心部件晶体滤波器及其配用的晶振（如9MHz晶体滤波器所配用的8998.5kHz、9001.5kHz晶振）在国内难以买到，在这种情况下，可以采用移相法产生SSB信号，与常用的滤波法相比，移相法对无用边带的抑制略差一点，但是它具有制作容易，成本低的优点，尤为突出的是-VFO（应具有相当高的频稳度）的输出频率可直接取为发射频率，不必再经过一次或多次变频，大大简化了整机电路设计，电路如图所示。

  制作要点：1、VD1～VD4（1N914X4）对本电路的性能起关键作用，它们的特性应一致。2、仔细调节电阻R1、R2，使输出信号对载波及无用边带的抑制最大。3、电容C2的取值与所需工作频率有关，取其容抗120欧左右。4、电容C1与T2共同组成选频网络，调谐于所需工作频率。5、T4为（10k欧：600欧）的音频变压器。6、为了使本电路工作良好，应该注意：a、输入的振荡信号不超过+7dBm；b、输入的语音信号的带宽应限制在500～2000Hz左右，应具有AGC电路以防过载。
