磁敏元件的压力计电路图
磁敏元件的压力计电路图
发布时间:
2013-09-17 13:00
浏览:
29
标签:
磁敏
元件
压力计
电路图

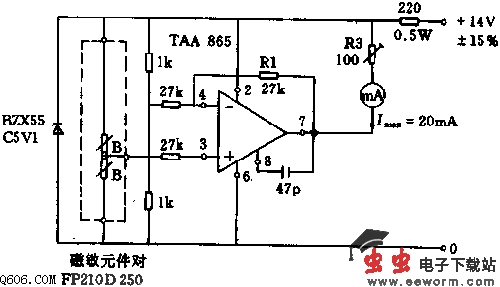

该电路采用磁敏元件对FP210P250,它们同两个1k欧电阻组成桥式电路,并接在运算放大器的输入端。桥路电压由稳压管稳压,以使其不受电源电压波动的影响。利用反馈电阻R1和小铁片同磁敏元件的距离可以实现行程控制输出电流大小的作用。利用电阻R3调节毫安表指针在中点两侧最大偏移的幅度。
主要技术指标:工作电压:14V正负15%; 最大电流:20mA; 环境温度:-25~+80摄氏度。
