555自动推煤定时控制电路图

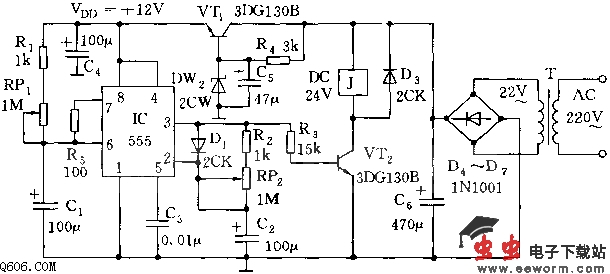

  控制电路如图所示，由降压稳压电源（Vdd=+12V）和一个占空比可调的多谐振荡器及VT2继电控制电路组成。R1、RP1、C1组成充电回路，C1充电到2/3Vdd=8V的时间，即3脚输出高电平、J吸合的时间td1=0.693（R1+RP1）C1为推煤工作时间；停机时间，即C2通过RP2、R2的放电时间td2≈0.693（R2+RP2）C2，调节RP1、RP2可实现推煤和停机的定时控制。
