手电筒控制模型电动机电路图
手电筒控制模型电动机电路图
发布时间:
2013-09-17 12:10
浏览:
38
标签:
手电筒
控制模型
电动机
电路图

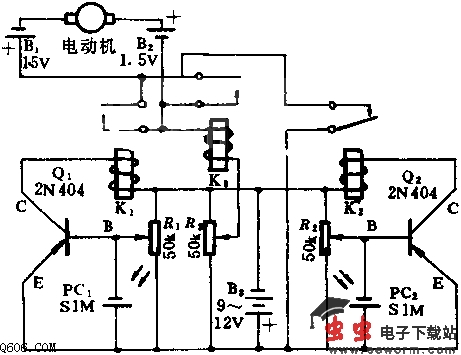

无光照时,光电池PC1、PC2呈高阻,Q1、Q2导通,断开继电器K1的接点,接通继电器K2的接点,电池B3在Rs电位器上的分压经继电器K3与B1,B2串联加在电动机的两端,由于极性相反,调节R3可使串联电路中无电流流过,K3不动作,接点不通,则电动机不转动。
当手电筒光照PC1时,PC1呈现低阻,近似于短接Q1的b、e极,Q1截止,接通K1的接点,使B1、B2电池串联接到电动机两端,电动机转动。又由于K1接点接通,使K3两端直接接至R3中心抽头与B3电池的正端,故K3导通,接通K3的接点,即使移去手电筒的灯光,K3的接点仍能维持电动机转动。只有当手电筒照射光电池PC2时,使Q2截止,断开K2的接点,切断K3的通路,K3接点断开,电动机才停止转动。
